Warum ist die SMD-7-Segment-Anzeige für moderne elektronische Geräte unerlässlich?

2026-05-21

SMD-7-Segment-Anzeigenhaben sich zu einer der am häufigsten verwendeten Anzeigekomponenten in der modernen Elektronik entwickelt. Von Industrieanlagen und medizinischen Geräten bis hin zu Verbrauchergeräten und Automobil-Armaturenbrettern bieten diese kompakten LED-Anzeigemodule hervorragende Sichtbarkeit, Energieeffizienz und langfristige Zuverlässigkeit.

In diesem Artikel wird erläutert, wie SMD-7-Segment-Anzeigen funktionieren, welche Hauptvorteile sie haben, welche gängigen Anwendungen es gibt, wie sie mit herkömmlichen Anzeigetechnologien verglichen werden, welche Installationsaspekte es zu beachten gilt und wie Unternehmen die richtige Lösung für ihre Projekte auswählen können. Ganz gleich, ob Sie Ingenieur, Produktdesigner, Händler oder Beschaffungsmanager sind, dieser Leitfaden hilft Ihnen dabei, fundierte Entscheidungen zu treffen.

SMD 7-segment displays

Inhaltsverzeichnis


1. Was ist eine SMD-7-Segment-Anzeige?

Eine SMD-7-Segment-Anzeige ist eine kompakte elektronische Anzeigekomponente, die mithilfe der SMD-Technologie (Surface Mount Device) entwickelt wurde. Es besteht aus sieben einzelnen LED-Segmenten, die in Form einer Acht angeordnet sind. Durch selektives Beleuchten dieser Segmente kann das Display Zahlen von 0 bis 9 und bestimmte alphabetische Zeichen anzeigen.

Im Gegensatz zu herkömmlichen Durchsteckdisplays werden SMD-Versionen direkt auf der Oberfläche einer Leiterplatte (PCB) montiert, was kompaktere Designs, automatisierte Montage und eine höhere Produktionseffizienz ermöglicht.

Besonderheit Beschreibung
Montageart Oberflächenmontagetechnologie (SMT)
Anzeigeformat Numerisch und begrenzt alphanumerisch
Lichtquelle LED-Technologie
Gemeinsame Farben Rot, Grün, Blau, Weiß, Bernstein

2. Wie funktioniert eine SMD-7-Segment-Anzeige?

Jedes Segment im Display enthält eine LED. Wenn elektrischer Strom durch ein Segment fließt, leuchtet es auf. Unterschiedliche Kombinationen beleuchteter Segmente bilden unterschiedliche Ziffern.

Zum Beispiel:

  • Ziffer 0 verwendet sechs beleuchtete Segmente.
  • Ziffer 1 verwendet zwei Segmente.
  • Ziffer 8 verwendet alle sieben Segmente.

SMD-Anzeigen sind im Allgemeinen in zwei elektrischen Konfigurationen erhältlich:

Gemeinsame Kathode

Alle Kathoden sind miteinander verbunden. Bei Anlegen einer positiven Spannung leuchten einzelne Segmente auf.

Gemeinsame Anode

Alle Anoden sind miteinander verbunden. Segmente leuchten, wenn sie mit Masse verbunden sind.


3. Hauptvorteile von SMD-7-Segment-Anzeigen

Hersteller und Ingenieure entscheiden sich für SMD-7-Segment-Anzeigen, weil sie mehrere betriebliche und fertigungstechnische Vorteile bieten.

  • Kompakte Größe:Ideal für moderne miniaturisierte elektronische Geräte.
  • Hervorragende Sicht:Helle LED-Beleuchtung sorgt für gute Lesbarkeit.
  • Energieeffizienz:Der geringe Stromverbrauch senkt die Betriebskosten.
  • Kompatibilität mit automatisierter Montage:Perfekt für SMT-Produktionslinien.
  • Hohe Zuverlässigkeit:Lange Lebensdauer bei minimalem Wartungsaufwand.
  • Geringe Wärmeentwicklung:Geeignet für dichte Leiterplattenlayouts.
  • Kosteneffizienz:Reduziert Montagezeit und Produktionskosten.

Diese Vorteile machen SMD-Anzeigen besonders wertvoll für Produktionsumgebungen mit hohen Stückzahlen, in denen Effizienz und Konsistenz von entscheidender Bedeutung sind.


4. Gemeinsame Anwendungen in allen Branchen

SMD-7-Segment-Anzeigen werden aufgrund ihrer Einfachheit, Haltbarkeit und Kosteneffizienz in zahlreichen Branchen eingesetzt.

Industrie Anwendung
Unterhaltungselektronik Digitaluhren, Taschenrechner, Küchengeräte
Industrieausrüstung Bedienfelder, Zähler, Timer
Medizinische Geräte Überwachungssysteme und Diagnosegeräte
Automobil Armaturenbrettanzeigen und Anzeigemodule
Smart-Home-Geräte Temperaturregler und IoT-Produkte

5. SMD vs. herkömmliche Through-Hole-Displays

Eine der größten Entscheidungen für Ingenieure ist die Wahl zwischen SMD-Displays und herkömmlichen Durchsteckmodellen.

Vergleichsfaktor SMD-Anzeige Durchsteckanzeige
Montagemethode Automatisierte SMT Manuelles oder Wellenlöten
PCB-Platz Kompakt Größere Stellfläche
Produktionsgeschwindigkeit Hochgeschwindigkeitsmontage Langsamerer Prozess
Mechanische Festigkeit Mäßig Sehr stark
Kosteneffizienz Hervorragend geeignet für die Massenproduktion Höhere Arbeitskosten

6. Wichtige technische Daten

Vor der Auswahl einer SMD-7-Segment-Anzeige sollten Ingenieure mehrere technische Parameter sorgfältig bewerten.

Betrachtungswinkel

Ein größerer Betrachtungswinkel verbessert die Lesbarkeit aus verschiedenen Positionen.

Helligkeit

Die Helligkeit beeinflusst die Sichtbarkeit bei Tageslicht oder starkem Umgebungslicht.

Stromverbrauch

Bei batteriebetriebenen Geräten ist ein geringer Stromverbrauch wichtig.

Betriebstemperatur

Industrielle Anwendungen erfordern Displays mit großer Temperaturtoleranz.


7. So wählen Sie das richtige Display aus

Die Wahl der richtigen SMD-7-Segment-Anzeige wirkt sich direkt auf Produktqualität, Leistung und Fertigungseffizienz aus.

Hier sind einige wichtige Faktoren zu berücksichtigen:

  1. Anwendungsumgebung:Innen- und Außenanwendungen erfordern unterschiedliche Helligkeitsstufen.
  2. Displaygröße:Größere Ziffern verbessern die Sichtbarkeit aus großer Entfernung.
  3. Farbauswahl:Unterschiedliche Farben beeinflussen die Lesbarkeit und Ästhetik.
  4. Spannungskompatibilität:Stellen Sie die Kompatibilität mit der Antriebsschaltung sicher.
  5. Feuchtigkeitsbeständigkeit:Wichtig für Industrie- oder Outdoor-Geräte.
  6. Zertifizierungsanforderungen:Überprüfen Sie die Einhaltung von Industriestandards.

Die Zusammenarbeit mit einem erfahrenen Hersteller trägt dazu bei, Beschaffungsrisiken zu reduzieren und eine stabile langfristige Versorgung sicherzustellen.


8. PCB-Design- und Montagetipps

Das richtige PCB-Layout und die richtigen Montagepraktiken verbessern die Displayleistung und den Produktionsertrag erheblich.

  • Achten Sie auf genaue Polsterabmessungen gemäß den Herstellerangaben.
  • Verwenden Sie eine angemessene Lotpastenmenge, um Brückenbildung zu vermeiden.
  • Sorgen Sie beim Reflow-Löten für einen thermischen Ausgleich.
  • Vermeiden Sie übermäßige mechanische Beanspruchung bei der Montage.
  • Erwägen Sie eine EMI-Abschirmung für empfindliche Anwendungen.

Viele Displayausfälle sind nicht auf das Display selbst zurückzuführen, sondern auf ein schlechtes PCB-Design oder falsche Lötbedingungen.


9. Häufige Probleme und Lösungen

Problem Mögliche Ursache Lösung
Ungleichmäßige Helligkeit Falsche Stromregelung Verwenden Sie geeignete Widerstände oder Treiber
Tote Segmente Schlechte Lötstellen Überprüfen Sie die Lötqualität
Flackern Instabile Stromversorgung Verbessern Sie die Spannungsregulierung
Überhitzung Übermäßiger Strom Betriebsstrom reduzieren

10. Zukünftige Trends in der Display-Technologie

Da elektronische Geräte immer kleiner und intelligenter werden, entwickelt sich die Displaytechnologie rasant weiter.

Moderne SMD-7-Segment-Anzeigen werden derzeit entwickelt mit:

  • Designs mit extrem geringem Stromverbrauch
  • Verbesserte Helligkeitseffizienz
  • Miniaturisierte Verpackung
  • Verbesserte Wärmeableitung
  • Intelligente integrierte Treiber-IC-Kompatibilität
  • Höhere Umweltbeständigkeit

Diese Verbesserungen helfen Herstellern, zuverlässigere und energieeffizientere elektronische Systeme für globale Märkte zu entwickeln.


11. Warum Hersteller professionelle Lieferanten bevorzugen

Zuverlässige Lieferketten sind in der Elektronikindustrie unerlässlich. Die Wahl eines professionellen Displayherstellers bietet Vorteile wie stabile Produktqualität, maßgeschneiderte Lösungen, technischen Support und skalierbare Produktionskapazität.

Guangzhou RGB Optoelektronische Technologie Co., Ltd.ist auf hochwertige LED-Anzeigelösungen für Industrie-, Automobil-, Unterhaltungselektronik- und Smart-Device-Anwendungen spezialisiert. Mit fortschrittlichen Produktionskapazitäten und strengen Qualitätsmanagementsystemen unterstützt das Unternehmen Kunden weltweit mit zuverlässigen Display-Technologien.

Professionelle Lieferanten können auch bei kundenspezifischen Displayfarben, Zifferngrößen, PCB-Kompatibilität und anwendungsspezifischen Anforderungen behilflich sein und Unternehmen dabei helfen, die Entwicklungszeit zu verkürzen und die Produktzuverlässigkeit zu verbessern.


12. Häufig gestellte Fragen

Sind SMD-7-Segment-Anzeigen energieeffizient?

Ja. LED-basierte SMD-Anzeigen verbrauchen im Vergleich zu vielen herkömmlichen Anzeigetechnologien relativ wenig Strom und eignen sich daher für tragbare und batteriebetriebene Geräte.

Können SMD-Displays individuell angepasst werden?

Ja. Hersteller können Zifferngröße, Farbe, Helligkeit, Pin-Konfiguration und Verpackung entsprechend den Kundenanforderungen anpassen.

Wie hoch ist die Lebensdauer einer SMD-7-Segment-Anzeige?

Hochwertige LED-Anzeigen können unter geeigneten elektrischen und thermischen Bedingungen Zehntausende Stunden lang betrieben werden.

Welche Farbe sorgt für die beste Sichtbarkeit?

Rot und Grün werden im Allgemeinen bevorzugt, da sie bei den meisten Lichtverhältnissen eine hervorragende Sichtbarkeit bieten.

Sind SMD-Displays für industrielle Anwendungen geeignet?

Absolut. SMD-Displays in Industriequalität sind so konzipiert, dass sie Vibrationen, Temperaturschwankungen und langen Betriebszyklen standhalten.


13. Abschließende Gedanken

SMD-7-Segment-Anzeigen gehören nach wie vor zu den praktischsten und kostengünstigsten Anzeigetechnologien in der Elektronikindustrie. Ihre kompakte Bauweise, gute Sichtbarkeit, geringer Stromverbrauch und Kompatibilität mit automatisierten Fertigungsprozessen machen sie ideal für eine Vielzahl von Anwendungen.

Unabhängig davon, ob Sie Unterhaltungselektronik, industrielle Steuerungssysteme, medizinische Geräte oder Automobilprodukte entwickeln, kann die Auswahl des richtigen Display-Lieferanten die Produktqualität und Produktionseffizienz erheblich verbessern.

Guangzhou RGB Optoelektronische Technologie Co., Ltd.ist bereit, Ihre Projekte mit professionellen Fertigungskapazitäten, maßgeschneiderten Displaylösungen und reaktionsschneller technischer Unterstützung zu unterstützen.

Kontaktieren Sie unsBesprechen Sie noch heute Ihre Anforderungen und entdecken Sie die ideale LED-Anzeigelösung für Ihr Unternehmen.

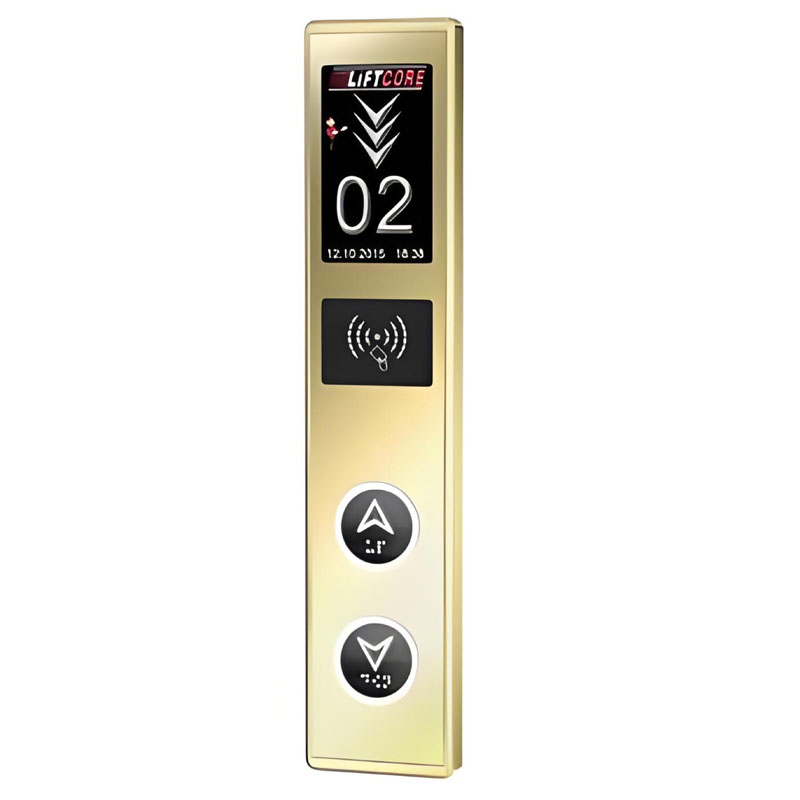

Wie verändert ein digitaler Farbbildschirm für Aufzüge den modernen vertikalen Transport?
